Jordfelsövervakning

Övervakning av restströmmar i jordade strömförsörjningssystem (TT- och TN-system) – VARIMETER RCM
Restströmsövervakare (RCM) mäter och övervakar restströmmar i jordade strömförsörjningssystem (TN- och TT-system). Övervakningen av restströmmar sker enligt principen för restströmsmätning och används i första hand för att undvika dyra driftstopp och för att förebygga brandrisker som är latenta på grund av krypande isolationsfel. Jordfelsbrytare används i system där ett meddelande ska skickas vid ett fel, men där ingen avstängning ska ske. Jämfört med jordfelsbrytare (RCD), som löser ut vid vissa nominella restströmmar och orsakar omedelbar avstängning, indikerar jordfelsbrytare en restström i ett tidigt skede och signalerar försämrad isolering via t.ex. en utgångskontakt.

Tidig upptäckt av isolationsfel samt förebyggande underhåll och service utanför drifttiden kan förhindra oväntade avstängningar av maskiner och system och därmed undvika oönskade driftavbrott, egendomsskador och höga kostnader. Jordfelsbrytare i serien VARIMETER RCM (Residual Current Monitor) finns som rena AC-strömmar och pulserande DC-strömmar DC (typ A enligt IEC/TR 60755) samt som allströmskänsliga jordfelsbrytare (typ B) AC-strömmar, pulserande och jämna DC-jordfelsbrytare DC.

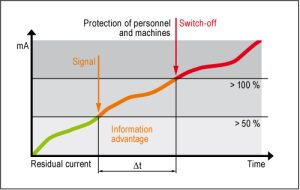

Signalering i stället för avstängning - Funktionsprincip för jordfelsbrytare
Oplanerade avbrott i driften av maskiner och anläggningar är en betydande kostnadsfaktor. Isoleringsfel är en vanlig orsak till detta. I jordade system (TN- och TT-system) säkerställer jordfelsbrytare en tillförlitlig övervakning av felströmmen. På så sätt undviks dyra stilleståndstider och en eventuell brandrisk, som är latent på grund av krypande isolationsfel, förhindras också. Jordfelsbrytarna kan användas universellt, eftersom de detekterar likström (DC) och växelström (AC) på samma sätt.

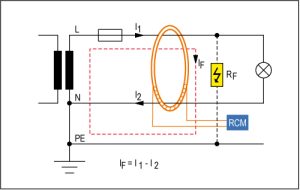

Mätningen av jordfelsströmmen sker via en extern jordfelsströmstransformator. Alla ledare i den matare som ska skyddas (utan PE) matas genom transformatorn. I ett felfritt system är summan av alla strömmar noll, vilket innebär att ingen spänning induceras i jordfelsbrytartransformatorn (mätströmstransformatorn). Om en jordfelsström flyter via jorden på grund av ett isoleringsfel, orsakar strömskillnaden i strömtransformatorn en ström som detekteras och utvärderas av jordfelsvakten.

Vill du övervaka ojordade strömförsörjningar (IT-system)?
Isolationsövervakningsenheter används för isolationsövervakning i ojordade system. Isoleringsövervakare, även kallade IMD (Insulation Monitoring Device), övervakar isoleringsmotståndet i ojordade system (IT-system). Standarderna DIN VDE 0100-410 och DIN VDE 0100-710 föreskriver användning av en isolationsövervakningsanordning i ojordade system för att rapportera ett första fel mellan en aktiv ledare och en kropp eller mot jord.
