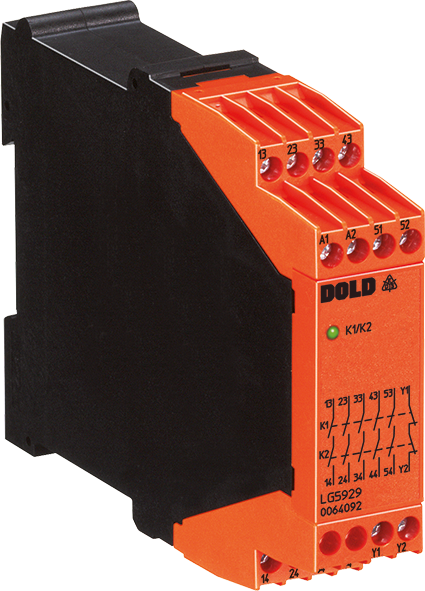

Förlängningsmodul LG 5929

Produktbeskrivning
Om fler säkerhetskretsar måste kopplas än vad en säkerhetsmodul klarar av, används förlängningsmodulen LG 5929. Den erbjuder säker och tillförlitlig kontaktmultiplicering och förstärkning för säkerhetsmoduler med övervakning av återkopplingskretsen. Säkra halvledarutgångar kan utökas med reläutgångskontakter. Förlängningsmodulen har tvångsstyrda kontakter och kan levereras med olika kontaktarrangemang.

Produktinformation

Säkerhetskontakt multiplikation

Funktioner

I enlighet med
– Performance Level (PL) e och kategori 4 enligt EN ISO 13849-1
– SIL Claimed Level (SIL CL) 3 enligt IEC/EN 62061
– Säkerhetsintegritetsnivå (SIL) 3 enligt IEC/EN 61508 när den är ansluten till en lämplig säkerhetsmodul
Enligt EN 50156-1 för ugnar
Styrning från halvledarsäkerhetsutgångar (ljusridåer, e-stop, etc.) är också möjlig
Redundanta och tvångsstyrda kontakter
Utgång: max. 5 NO-kontakter eller 4 NO-kontakter / 1 NC-kontakt
1-kanals eller 2-kanals anslutning
LED-indikering för drift
Avtagbara kopplingsplintar
Kabelanslutning: även 2 x 1,5 mm2 fåtrådig, eller 2 x 2,5 mm2 solid DIN 46 228-1/-2/-3/-4
Som tillval med instickbara kopplingsplintar för enkelt byte av enheter
– med skruvplintar
– eller med korsklämmor
Bredd 22,5 mm

Technical specifications

Width:	22,5 mm
Cat. / PL acc. to EN ISO 13849-1:	4/e
SIL CL acc. to IEC/EN 62061:	3
Nominal voltage:	AC, AC/DC
Thermal current Ith max.:	5 A
1- / 2-channel:	1, 2
Connection:	Screw terminals, Pluggable screw terminals, Pluggable cage clamp terminals
Output contacts max.:	1 NC contact, 5 NO contacts
Approvals:	UL
Type:	LG 5929
