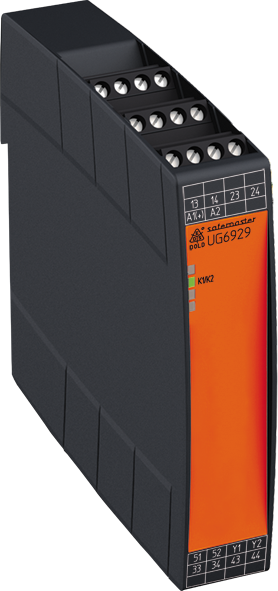

Förlängningsmodul UG 6929

Produktbeskrivning
Om fler säkerhetskretsar måste kopplas än vad en säkerhetsmodul klarar av, används förlängningsmodulen UG 6929. Den erbjuder säker och tillförlitlig kontaktmultiplicering och förstärkning för säkerhetsmoduler med övervakning av återkopplingskretsen. Säkra halvledarutgångar kan utökas med reläutgångskontakter. Förlängningsmodulen har tvångsstyrda kontakter och kan levereras med olika kontaktarrangemang.

Produktinformation

Säkerhetskontakt multiplikation

Funktioner

I enlighet med
– Performance Level (PL) e och kategori 4 enligt EN ISO 13849-1
– SIL Claimed Level (SIL CL) 3 enligt IEC/EN 62061
– Säkerhetsintegritetsnivå (SIL) 3 enligt IEC/EN 61508 och IEC/EN 61511 när den är ansluten till en lämplig säkerhetsmodul
Enligt EN 50156-1 för ugnar
Möjlighet till styrning med säkerhetshalvledarutgångar (ljusridå, e-stop)
Redundanta och tvångsstyrda kontakter
Utgång: max. 7 NO- eller 6 NO-kontakter / 1 NC-kontakt, 1 NC-kontakt för återkopplingskrets
1- eller 2-kanals
Indikering
Som tillval med instickbara kopplingsplintar för enkelt byte av enheter
– med skruvplintar
– eller med korsklämmor
Bredd: 22,5 mm

Technical specifications

Width:	22,5 mm
Cat. / PL acc. to EN ISO 13849-1:	4/e
SIL CL acc. to IEC/EN 62061:	3
Nominal voltage:	AC, AC/DC
Thermal current Ith max.:	8 A
1- / 2-channel:	1, 2
Connection:	Pluggable screw terminals, Pluggable cage clamp terminals, Pluggable cage clamp terminals 2-wire
Output contacts max.:	1 NC contact, 7 NO contacts
Approvals:	UL
Type:	UG 6929
