Produktinformation

• Separata utgångssignaler för under- och överfrekvens
• Enkel kopplingsteknik
• Enkel hantering

Funktioner

• Enligt IEC/EN 60255-1
• Övervakning av AC-spänning för under- och överfrekvens, kan även användas för förvarning (övervakning av AC-spänning för under- eller överfrekvens, se datablad MK 9837N)
• Separata reläutgångar för över- eller underfrekvens (1 eller 2 växlingskontakter vardera)
• Alternativ användning för övervakning av ett frekvensfönster
• Separata justeringar av responsvärde för över- eller underfrekvens i 4 intervall vardera, 1,5 … 200 Hz eller 5 … 600 Hz
• Andra responsvärde för förvarning möjligt
• Snabb reaktionstid genom att mäta varaktigheten för cykeln av ingångsfrekvensen
• Universell mätingsingång för AC-spänningar på 15 … 280 V samt 30 … 550 V
• Som tillval med mätingsingång för växelriktare
• Programmerbar hysteres av responsvärde: 2 … 10 %
• Startupptidsfördröjning programmerbar via terminaler från 0 … 50 s t.ex. kontinuerligt
• Manuell eller automatisk återställning programmerbar via terminaler
• Galvanisk separation mellan mätingsingång, hjälpspänning och utgångskontakter
• MH 9837/508: Med galvaniskt separerad analog utgång (ström/spänning) och 11-stegs LED-kedja för den aktuella frekvensen
• MH 9837/5_0: Med brett ingångsomfång för hjälpspänning tillgänglig (AC/DC 24 … 60 V eller AC/DC 110 … 230 V)
• Sluten kretsdrift (deaktiverad vid tripping)
• LED-indikering för hjälpspänning, mätningsspänning och larmstatus
• Enhet tillgänglig med 2 kontakter
  • MK 9837N/5_0: 2 x 1 växlingskontakt
  • MH 9837/5_0: 2 x 2 växlingskontakter eller brett hjälpförsörjningsområde
• 2 möjliga kompakta utföranden:
  • MK 9837N/5_0: Bredd 22,5 mm

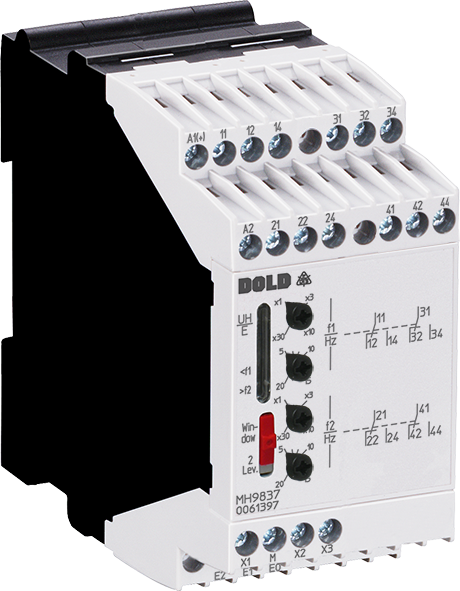

  • MH 9837/5_0: Bredd 45 mm
