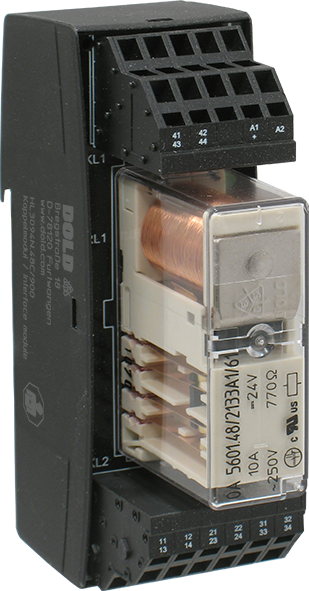

Gränssnittsmodul HL 3094N

Produktbeskrivning
Gränssnittsmodulen HL 3094N har tvångsstyrda kontakter. Därför kan den användas för att säkert separera styr- och lastkretsar. Dubbla plintar för enkel loopning av signalerna. Plintar med fjäderklämma ger konstanta kontaktkrafter och vibrationssäker anslutningsteknik.

Produktinformation

Enkel kontaktförlängning och förstärkning även av säkerhetsmoduler
Kostnads- och utrymmesbesparande alternativ jämfört med kontaktorer
Enkel kontaktövervakning via tvångsstyrd NC-kontakt
Stort trådtvärsnitt 0,5 – 2,5 mm² (12-24 AWG) minskar den termiska belastningen på trådarna

Egenskaper

Enligt DIN EN 61810-1, IEC 60664-1, IEC/EN 60947-5-1, EN 50155
Med tvångsstyrda kontakter enligt IEC 61810-3
Modeller med fastlödda eller inkopplingsbara PCB-säkerhetsreläer, bestående av
– stickpropp HL 3094N och säkerhetsrelä OA 5601
Med polaritetsskyddad diod
Med frihjulsdiod mellan A1+ och A2
Alternativt AgNi + 0,2 μm Au eller AgNi + 5 μm Au
För montering på DIN-skena enligt DIN EN 60715
Bredd: 36 mm

Technical specifications

Width:	36 mm
Nominal voltage:	DC
Thermal current Ith max.:	8 A
Enclosure design:	Switch cabinet
Connection:	Cage clamp terminals
Output contacts max.:	1 NC contact, 3 NO contacts
Type:	HL 3094N
