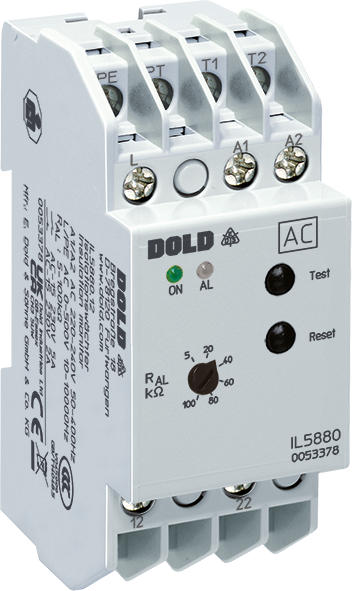

Isolationsmonitor IL 5880

Isolationsmonitor IL 5880

Produktbeskrivning
Isolationsmonitorn IL 5880 i serien VARIMETER IMD övervakar isolationsmotståndet i isolerade enfas- eller trefasspänningssystem (IT-system) med nominell spänning upp till AC 0 … 500 V. Den separata matningsspänningen (hjälpspänning) möjliggör även övervakning när systemet är spänningslöst. Enheten har lysdioder som indikerar driftstatus. Svarsvärdet kan ställas in på ett användarvänligt sätt på enhetens framsida med hjälp av en potentiometer.

Produktinformation

  • Förebyggande brand- och systemskydd
  • För en- och trefas AC-system upp till 0 … 500 V och 10 … 10000 Hz
  • Övervakar även frånkopplade spänningssystem
  • Enkel justering av svarsvärden


Funktioner

  • Enligt IEC/EN 61557-8
  • Justerbart utlösningsvärde RAL på 5 … 100 kΩ eller 10 … 500 kΩ
  • Spänningslös vid utlösning
  • Hjälpspänning Mätkrets och utgångskontakter är galvaniskt separerade
  • Manuell och automatisk återställning
  • Med test- och återställningsknapp
  • Möjlighet till anslutning av externa test- och återställningsknappar
  • LED-indikatorer för drift och larm
  • 2 växlingskontakter
  • IL/SL 5880/200 med extra förvarning
    – Justerbart förvarningsvärde 10 kΩ … 5 MΩ
    – Programmerbar utgångsfunktion
  • Variant IL/SL 5880/300 enligt DIN VDE 0100-551 för mobila generatoraggregat tillgänglig
  • 4 modeller tillgängliga:
  • IL 5880, IP 5880: 61 mm djup med plintar nära botten för montering i konsumentenheter eller industriella distributionssystem enligt DIN 43880
  • SL 5880, SP 5880: 98 mm djupa med plintar nära toppen för montering i skåp med monteringsplatta och kabelkanaler
  • DIN-skena eller skruvmontering
  • 35 mm bredd



Technical specifications

Width: 35 mm
Response value: 5 – 500 kΩ
IMD type: AC
Nominal voltage IT system: AC 0 – 500 V
Auxiliary voltage: AC, DC
Earth fault indicator: Yes
Response value type: Adjustable
Enclosure design: Distribution board
Type: IL 5880
