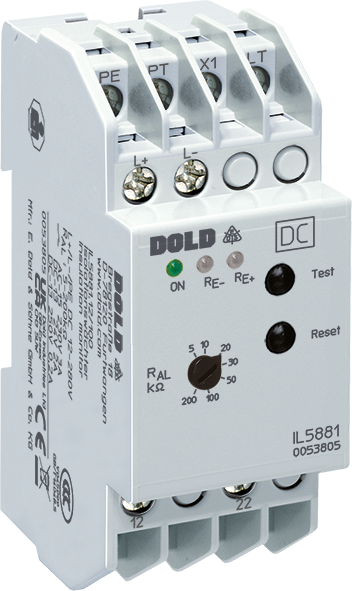

Isolationsmonitor IL 5881

Produktbeskrivning
Isolationsmonitorn IL 5881 i serien VARIMETER IMD övervakar isoleringsmotståndet hos ojordade likströmssystem (IT-system) med nominell spänning upp till DC 12 … 280 V. Matningsspänningen (hjälpspänningen) tas från det övervakade systemet. Enheten har lysdioder som indikerar driftstatus. Svarsvärdet kan ställas in på ett användarvänligt sätt på enhetens framsida med hjälp av en potentiometer.

Produktbeskrivning

Förebyggande brand- och systemskydd
För likspänningssystem upp till 12 … 280 V
Brett spänningsområde för mätingång UN DC 12 … 280 V (på begäran DC 24 … 500 V med separat hjälpförsörjning, mätområde 20 … 500 kΩ)
Enkel justering av svarsvärdet
Selektiv jordfelsindikering för L+ och L- möjliggör snabb felsökning

Funktioner

Med hänvisning till IEC/EN 61557-8 (se även avsnitt ”Anmärkningar”)
Justerbart utlösningsvärde RAL på 5 … 200 kΩ eller 10 … 500 kΩ
Selektiv jordfelsindikering för L+ och L- möjliggör snabb felsökning
Utan extra strömförsörjning
Spänningslös vid utlösning
2 växlingskontakter
Automatisk eller manuell återställning, programmerbar
Med test- och återställningsknappar
Anslutning för extern test- och återställningsknapp möjlig
Galvaniskt separerad AC- eller DC-hjälpmatning finns som tillval
Justerbar tidsfördröjning som tillval
2 modeller tillgängliga:
IL 5881: 61 mm djup med plintar nära botten för montering i konsumentenheter eller industriella distributionssystem enligt DIN 43880
SL 5881: 98 mm djup med plintar nära toppen för montering i skåp med monteringsplatta och kabelkanaler
DIN-skena eller skruvmontering
35 mm bredd

Technical specifications

Width:	35 mm
Response value:	5 – 500 kΩ
IMD type:	DC
Nominal voltage IT system:	DC 12 – 280, DC 24 – 500 V
Auxiliary voltage:	DC
Earth fault indicator:	Yes
Response value type:	Adjustable
Enclosure design:	Distribution board
Type:	IL 5881
