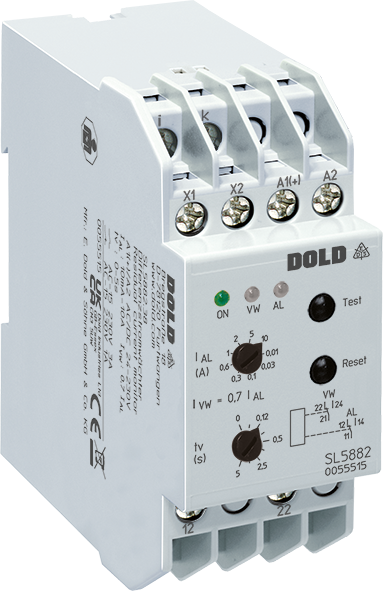

Jordfelsövervakning, typ A SL 5882

Jordfelsövervakning, typ A SL 5882

Produktbeskrivning
Jordfelsbrytarna IL/SL 5882 i VARIMETER RCM-serien är lämpliga för detektering av isolationsfel i jordade system samt för övervakning och förebyggande underhåll av elektriska system. Isolationsförsämringar kan upptäckas i ett tidigt skede och indikeras till operatören av installationen utan att omedelbart orsaka ett driftavbrott.

Produktinformation

  • Förebyggande brand- och systemskydd
  • Ökad tillgänglighet för anläggningar genom tidig feldetektering
  • Med extern jordfelsbrytartransformator
  • Skydd mot manipulation genom tätningsbart transparent hölje över inställningsbrytare


Egenskaper

  • Enligt IEC/EN 62020
  • För AC- och pulserande DC-strömmar Typ A enligt IEC/TR 60755
  • 9 utlösningsvärden från 10 mA till 10 A eller från 10 mA … 30 A
  • Frekvensområde 20 … 2000 Hz
  • Val av manuell eller automatisk återställning
  • Med förvarning
  • Med test- och återställningsknapp
  • Detektering av trasig tråd
  • Kort reaktionstid
  • Med justerbar fördröjnings-tv
  • Spänningslös vid utlösning
  • LED-indikering för hjälpförsörjning och kontakttillstånd 2 x 1 växlingskontakt
  • Enheterna finns i 3 kapslingsversioner:
    – IL 5882: 63 mm djup med plintar nära botten för montering i konsumentenheter eller industriella distributionssystem enligt DIN 43880
    – Bredd 35 mm
    – För anslutning av extern jordfelsbrytare, t.ex. ND 5016, ND 5019 eller delströmstransformator ND 5014

SL 5882: 100 mm djup med plintar nära toppen för montering i skåp med monteringsplatta och kabelkanaler
– Bredd 35 mm
– För anslutning av extern jordfelsbrytare, t.ex. ND 5016, ND 5019 eller delad strömtransformator ND 5014

Technical specifications

Width: 35 mm
Adjustable measuring ranges: 0,01 – 10, 0,01 – 30 A
Operate delay: Yes
Classification: Type A (AC, DC pulsating)
Type of voltage: AC, DC pulsating
Broken conductor detection: Yes
Clear key: Yes
Test key: Yes
Relay contact / output: Yes
Enclosure design: Switch cabinet
Type: SL 5882
