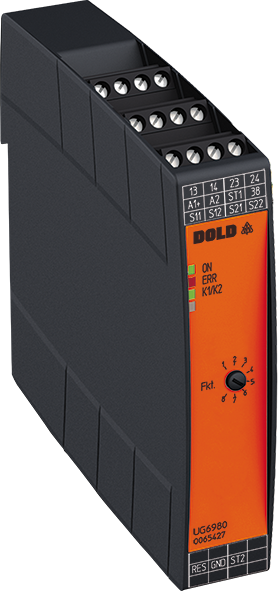

Multifunktionell säkerhetsmodul UG 6980

Produktbeskrivning
Den multifunktionella säkerhetsmodulen UG 6980 ger skydd för människor och maskiner genom att aktivera och inaktivera en säkerhetskrets. Den används tillsammans med e-stop-knappar, skyddsgrindar, ljusridåer med självtestning (typ 4) enligt IEC/EN 61496-1, 2-handsknappar på pressar för metallbearbetning och produktionsmaskiner med farliga stängningsrörelser (typ III C enligt EN ISO 13851) samt säkerhetsmattor, kanter och bandbrytare. Välj helt enkelt 1 av 6 säkerhetsfunktioner på vridomkopplare – klart. Detta minskar antalet olika typer av säkerhetsmoduler i lager och förenklar din disposition.

Produktinformation

Justerbara säkerhetsfunktioner:
– E-stopp
– Säkerhetsgrind
– Tvåhandsmanövrering
– Säkerhetsmatta / Säkerhetskant
– Exklusiv eller kontakter
– Ljusridå
Manuell eller automatisk start
Endast en enhet, olika säkerhetsfunktioner
Skydd mot manipulation genom förslutningsbart transparent hölje

Egenskaper

I enlighet med
– Performance Level (PL) e och kategori 4 enligt EN ISO 13849-1
– SIL Claimed Level (SIL CL) 3 enligt IEC/EN 62061
– Säkerhetsintegritetsnivå (SIL) 3 enligt IEC/EN 61508 och IEC/EN 61511
Enligt EN 50156-1 för ugnar
Detektering av linjefel på På-knappen:
Manuell omstart eller automatisk omstart
Med eller utan övervakning av korsfel
2-kanals
Tvångsstyrda utgångskontakter
Utgång: max. 4 NO momentana halvledarövervakningsutgångar
LED-indikator för drift, fördröjning och fel
Som tillval med instickbara kopplingsplintar för enkelt byte av enheter
– med skruvplintar
– eller med burkklämmor
Bredd: 22,5 mm

Technical specifications

Width:	22,5 mm
Cat. / PL acc. to EN ISO 13849-1:	4/e
SIL CL acc. to IEC/EN 62061:	3
Nominal voltage:	DC
Thermal current Ith max.:	8 A
1- / 2-channel:	2
Application:	Emergency stop, Light barrier, Safety mat, Safety gate, Two-hand
Cross fault detection:	Yes
Connection:	Pluggable screw terminals, Pluggable cage clamp terminals, Pluggable cage clamp terminals 2-wire
Safe output contacts, redundant NO contacts:	2
Approvals:	UL
Type:	UG 6980
