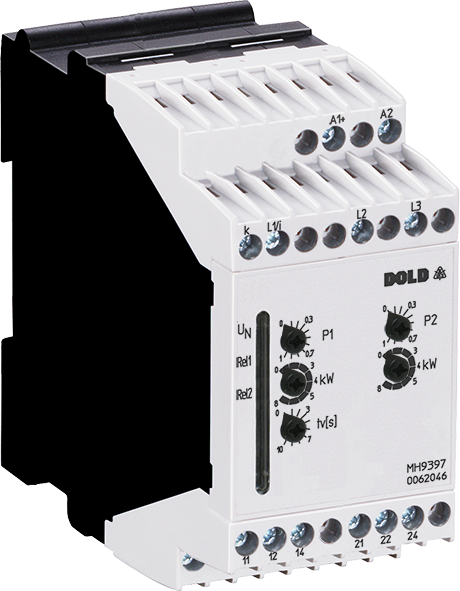

Övervakning av motorbelastning MH 9397

Produktbeskrivning
Belastningsövervakarna MK9397 och MH9397 i varimeterfamiljen övervakar tillförlitligt belastningen på motorer samt funktionen hos 3-fas elektriska användare. Om det uppmätta värdet under- eller överskrider de inställda värdena aktiveras motsvarande utgångsrelä. För att undvika onödiga utlösningar kan en svarsfördröjning tv ställas in mellan 0 och 10 s. Lysdioder visar status för utgångsreläerna.

Fördelar

Förebyggande underhåll
För en utvärderad tid
Snabbare lokalisering av fel
Exakt och tillförlitlig
Överbelastningsdetektering, som tillval även med förvarning
Kan även användas för underbelastningsövervakning
Enkel justering och feldiagnostik
Utrymmes- och kostnadsbesparande

Funktioner

I enlighet med EN 60255-1
Mätning av aktiv effekt
Reläutgång
MK 9397N: 1 växlande kontakt
MH 9397: 1 växlingskontakt vardera för överbelastning och förvarning
Fördröjning vid tillslag
Drift med sluten krets
Som tillval öppen kretsdrift
Som tillval med stickbara kopplingsplintar för enkelt byte av enheter
– Med skruvplintar
– Eller med klämlägesplintar
MK 9397N: Bredd 22,5 mm
MH 9397: Bredd 45 mm

Technical specifications

Width:	45 mm
1- / 3-phase:	3
Measuring range max.:	12 A (8 kW)
Operate delay:	Yes
Auxiliary voltage:	AC
Output contacts:	2 x 1 C/O contacts
Enclosure design:	Switch cabinet
Type:	MH 9397
