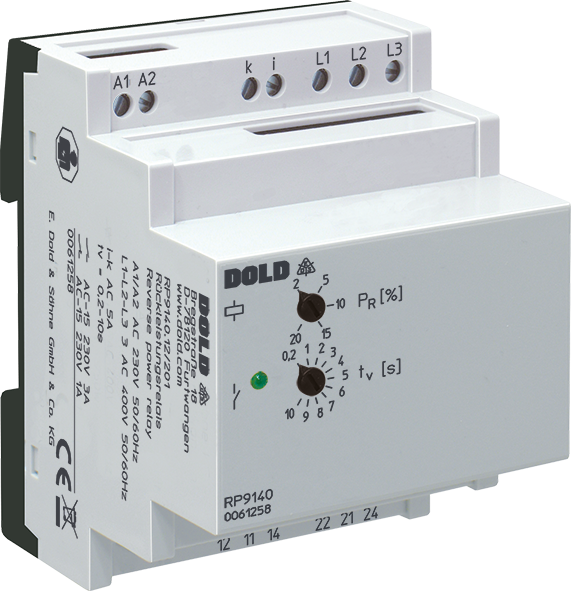

Övervakning av omvänd effekt RP 9140

Produktbeskrivning
Backreläerna BH 9140 och RP 9140 i VARIMETER-familjen övervakar flödesriktningen för energin i ett elektriskt nätverk. Detta kan vara nödvändigt vid anslutningspunkter mellan det allmänna elnätet och industriella system. Justeringen görs enkelt med en vridomkopplare. LED-lampor signalerar den anslutna strömförsörjningen och statusen för utgångsreläet.

Funktioner

I enlighet med IEC/EN 60255-1
Effektiv mätning av effekt
För enkel- och 3-fas
Justerbart svarsvärde 2 … 20 % omvänd effekt
Hysteres 12,5 % av effekten
Märkström BH 9140: 5 A eller 40 A
Märkström RP 9140: 5 A
Justerbar fördröjning
Drift med öppen krets
LED-indikering för spänningsförsörjning och kontaktläge
2 växlingskontakter
Som tillval sluten kretsdrift
Bredd:
BH 9140: 45 mm
RP 9140: 70 mm

Technical specifications

Width:	70 mm
1- / 3-phase:	1, 3
Measuring range max.:	5 A
Operate delay:	Yes
Auxiliary voltage:	AC
Output contacts:	2 C/O contacts
Enclosure design:	Distribution board
Type:	RP 9140
