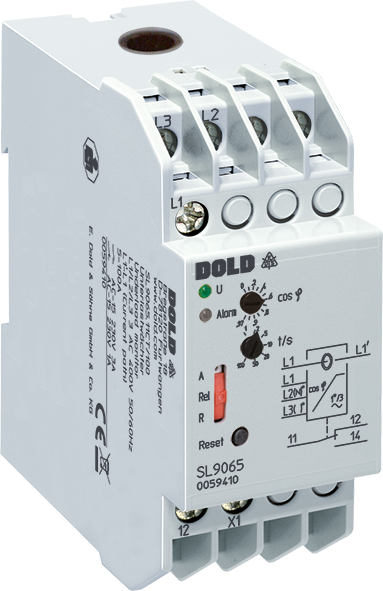

Övervakning av underbelastning (Cos-phi monitor) SL 9065CT

Produktbeskrivning
Underbelastningsvakten IK / SK / SL 9065 mäter fasförskjutningen mellan spänning och ström. Fasvinkeln ändras med förändrad belastning. Denna mätmetod är lämplig för att övervaka asynkronmotorer vid underbelastning och utan belastning, oberoende av motorstorlek. Genom tidig upptäckt av kommande haverier och förebyggande underhåll kan dyra skador undvikas. Som användare drar du nytta av anläggningens tillförlitlighet och tillgänglighet.

Funktioner

I enlighet med EN 60255-1
Detektering av underbelastning (cos ϕ)
Utan extra strömförsörjning
Ström upp till 8 A Motorer upp till 5 A nominell ström kan anslutas direkt
Högre strömmar via strömtransformator
SL 9065CT med integrerad strömtransformator för strömmar upp till 100 A
Justerbart svarsvärde
Automatisk återställning (automatisk återställning av larm)
Justerbar driftfördröjning upp till 100 s
Spänningslös vid utlösning
För en- och trefasbelastningar, t.ex. motorer
Oberoende av fassekvens
1 växlingskontakt
LED-indikator för spänningsförsörjning och larm
DIN-skena eller skruvmontering

Enheterna finns i 2 kapslingsversioner:

IK 9065: Djup 58 mm, med plintar nedtill för installationssystem och industriella distributionssystem enligt DIN 43880
SK 9065, SL 9065CT: Djup 98 mm, med plintar upptill för skåp med monteringsplatta och kabelkanal
IK 9065, SK 9065 bredd 17,5 mm
SL 9065CT bredd 35 mm

IK/SK 9065/100: som IK/SK 9065 men:
Programmerbar för

Automatisk återställning eller manuell återställning (spärrat larm)
Spänningssatt eller spänningslös vid utlösning
Med återställningsknapp
Fjärrstyrd återställning

Technical specifications

Width:	35 mm
1- / 3-phase:	1, 3
Measuring range max.:	100 A
Operate delay:	Yes
Auxiliary voltage:	Without
Output contacts:	1 C/O contact
Enclosure design:	Switch cabinet
Type:	SL 9065CT
