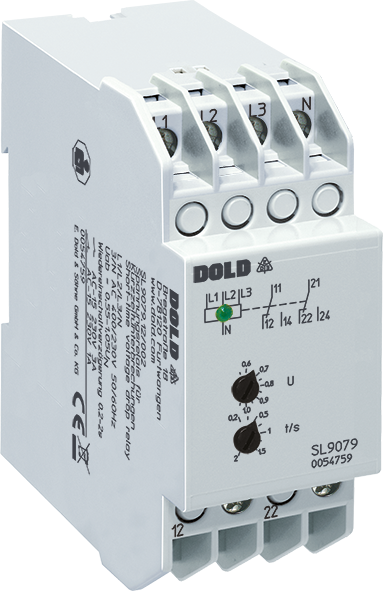

Relä för korttidsspänningsfall SL 9079

Produktbeskrivning
Övervakning av spänningssystem för att upptäcka automatisk återinkoppling som t.ex. genereras av energileverantören vid överslag eller omkopplingsförfaranden. Det är möjligt att vissa enheter i styrkretsar återställs vid automatisk återinkoppling, medan andra inte gör det. På grund av detta kan okontrollerbara situationer uppstå. Genom att detektera dessa snabba automatiska återinkopplingar och lägga till en viss tidsfördröjning vid återinkopplingen förlängs OFF-tiden och alla enheter får tid att återställas. Kretsen går in i ett definierat OFF-läge och återställs automatiskt efter den inställda tidsfördröjningen eller genom manuell återställning om den automatiska återställningen är inaktiverad av en extern krets.

Fördelar

Enligt IEC/EN 60255-1
Snabb detektering av underspänning eller fasfel i trefasspänningssystem
Detekterar automatisk återinkoppling på 20 ms
Justerbart svarsvärde 0,55 … 1,05 UN
Driftsfördröjning för att generera en definierad återställningssignal
Manuell återställning möjlig med extern krets
Enfasanslutning möjlig
Valfritt fast svarsvärde 0,8 UN
Strömfri vid utlösning
Grön LED-indikering för sluten kontakt
Oberoende av fasföljd
3p4w-anslutning
Valfritt för 3p3w-system
2 stycken växlingskontakter
Enheter finns i 2 kapslingsversioner:
-IL 9079: Djup 59 mm, med terminaler längst ner för installationssystem och industriella distributionssystem enligt DIN 43880
-SL 9079: Djup 98 mm, med terminaler längst upp för skåp för monteringsplatta och kabelkanal
Bredd 35 mm

Technical specifications

Width:	35 mm
Operate delay:	Yes
1- / 3-phase:	1, 3
Nominal voltage max.:	3 AC 500 V
Auxiliary voltage:	Without
Output contacts:	2 C/O contacts
Enclosure design:	Switch cabinet
Type:	SL 9079
