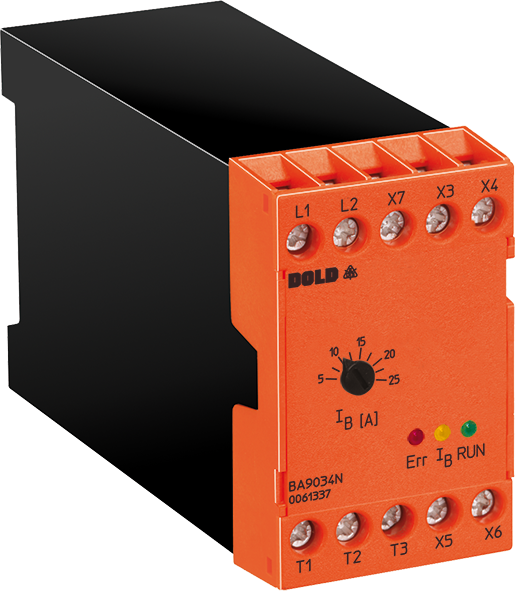

Relä för motorbroms BA 9034N

Relä för motorbroms BA 9034N

Produktbeskrivning
Matningsspänningen ansluts till plintarna L1-L2 och förreglingskontakten X5-X6 stängs för att aktivera motorkontaktorn. En grön LED indikerar drift. Motorn kan startas med startknappen. DC-spänningen för bromsning genereras på plintarna T1 och T2. Bromssekvensen är enligt följande: Genom att trycka på stoppknappen frånkopplas motorns kontaktor. När X3-X4 (motorkontaktorens kontakt) sluts startar bromsningen. Efter en säkerhetstid stängs bromskontaktorn för den inställda bromstiden och bromsströmmen flyter genom motorn.

Produktinformation

Högre säkerhetsnivå och mer ekonomisk genom kort stoppcykel
Kostnadsbesparande
Kompakt design
Lätt att installera, inget behov av strömmätningsinstrument

Funktioner

Enligt IEC/EN 60947-4-2
För alla asynkrona en- och trefasmotorer
DC-broms med envägslikriktning upp till max. 32 Aeff
Styrs av mikrokontroller
Lätt att montera i befintliga installationer
Slitagefri och underhållsfri
Integrerad bromskontaktor
Montering på DIN-skena
Justerbar bromsström (kontrollerad ström)
Med automatisk stilleståndsdetektering
Variant /100
– med styrning av bromstid
– utan detektering av stillestånd
Bredd: 45 mm

Technical specifications

Width:	45 mm
Braking current adjustable up to max.:	32 A
Braking time adjustable up to max.:	31 s
Automatic standstill monitoring:	Yes
Signalling output:	Yes
Type:	BA 9034N

Produktblad

Kontakta oss idag

Relä för motorbroms BA 9034N

Relä för motorbroms BA 9034N

Kontakta Power Automation idag

Meny

Kontakt info

Address

Relä för motorbroms BA 9034N

Relä för motorbroms BA 9034N

Relaterade produkter

Relä för motorbroms GB 9034

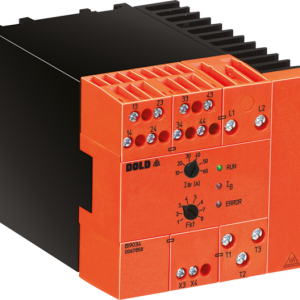

Relä för motorbroms BI 9034
