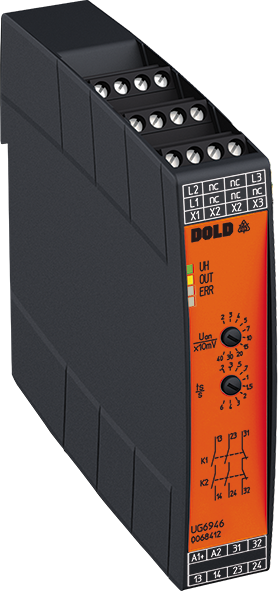

Stillastående monitor UG 6946

Produktbeskrivning
Den säkra, sensorlösa stillastående monitorn UG 6946 är lämplig för att detektera stillestånd hos 3-fas och 1-fas elmotorer oberoende av rotationsriktning. Detta innebär att sensorer som pulsgivare eller närhetsbrytare inte behövs. Den stillastående monitorn mäter den inducerade spänningen hos motorn som går på tomgång. Om den inducerade spänningen närmar sig och det innebär det motorstillestånd för enheten så aktiveras utgångsreläet. Med en bredd på endast 22,5 mm får UG 6946 plats i manöverpanelen även i trånga utrymmen, vilket gör den lätt att eftermontera. För att kunna implementera olika driftlägen erbjuder den stillastående monitorn även möjligheten att överbrygga stilleståndsövervakningen.

Produktinformation

Utan sensor och med hög säkerhet
Snabb reaktionstid
Lätt att eftermontera
Kombinerad med förregling SAFEMASTER STS
Skydd mot manipulation genom tätningsbart transparent hölje över inställningsbrytare

Egenskaper

I enlighet med
– Perf. Level (PL) e och kategori 4 enligt EN ISO 13849-1, EN 61800-5-2
– SIL-Claimed Level (SIL CL) 3 enligt IEC/EN 62061
– Säkerhetsintegritetsnivå (SIL) 3 enligt IEC/EN 61508, IEC/EN 61511 och EN 61800-5-2

Säker stillestånds detektering på 3- och enfasmotorer
Inga externa sensorer behövs
Oberoende av riktning
Detektering av avbruten tråd
Tvångsstyrda säkerhetskontakter:
– 2 NO-kontakter för AC 250 V
– 1 NC-kontakt för DC 24 V
Justerbar spänningsinställning
Justerbar fördröjning av stilleståndstiden
LED-indikatorer för stillestånd, händelse av ledningsbrott och driftspänning
Lämplig för drift med inverterare
Löstagbara kopplingsplintar:
– UG 6946 PS: plug-in skruvplintar
– UG 6946 PC: plintar för instick med klämringsklämma
Variant /_ _1:
– Möjlighet att överbrygga hastighetsövervakningen (muting)
Bredd: 22,5 mm

Technical specifications

Width:	22,5 mm
Classification:	Sensorless
Cat. / PL acc. to EN ISO 13849-1:	4/e
SIL CL acc. to IEC/EN 62061:	3
Nominal voltage:	DC
Thermal current Ith max.:	5 A
1- / 2-channel:	2
Measuring motor voltage max.:	690 V
Forcibly guided output contacts max.:	2 NO contacts, 1 NC contact
Type:	UG 6946
