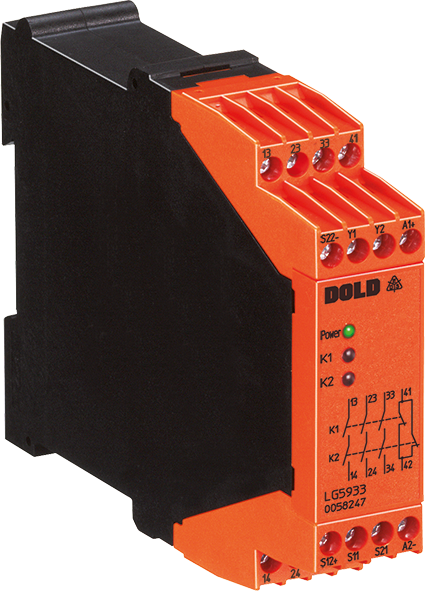

Tvåhandssäkerhetsrelä LG 5933

Produktbeskrivning
LG 5933 aktiverar och inaktiverar en säkerhetskrets på ett säkert sätt. Den används för att skydda människor och maskiner i applikationer med 2-handsknappar på pressar för metallprodukter samt för andra produktionsmaskiner med farliga stängningsrörelser.

Fördelar

Kompakt, anslutningsfärdig 2-handssäkerhetskrets
Kostnadsbesparing genom att ersätta konventionella kontaktorkretsar
Återkopplingskrets Y1 – Y2 för övervakning av externa kontaktorer som används för förstärkning av kontakter
EG-typkontrollerad krets enligt kraven från hälso- och säkerhetsmyndigheterna
Som tillval med instickbara kopplingsplintar för enkelt byte av enheter

Funktioner

I enlighet med
– Prestandanivå (PL) e och kategori 4 enligt EN ISO 13849-1
– SIL-anspråksnivå (maximal SIL) 3 enligt EN IEC 62061
– Säkerhetsintegritetsnivå (SIL) 3 enligt EN 61508
– Säkerhetsnivå Typ III C enligt EN ISO 13851
Ingångar för 2 tryckknappar med 1 NC- och 1 NO-kontakt
Utgångar: 3 NO-kontakter, 1 NC-kontakt
Överspännings- och kortslutningsskydd
Kabelanslutning: även 2 x 1,5 mm2 fåtrådig, eller 2 x 2,5 mm2 solid DIN 46 228-1/-2/-3/-4
Löstagbara kopplingsplintar
– LG 5933: Fasta skruvplintar
– LG 5933 PS: Instickbara skruvplintar
– LG 5933 PC: Insticksplintar med burklämma
Bredd 22,5 mm

Technical specifications

Width:	22,5 mm
Cat. / PL acc. to EN ISO 13849-1:	4/e
SIL CL acc. to IEC/EN 62061:	3
Safety integrity level according to EN 574:	lll C
Nominal voltage:	AC, DC
Thermal current Ith max.:	5 A
Connection:	Screw terminals, Pluggable screw terminals, Pluggable cage clamp terminals
Output contacts max.:	1 NC contact, 3 NO contacts
Type:	LG 5933
