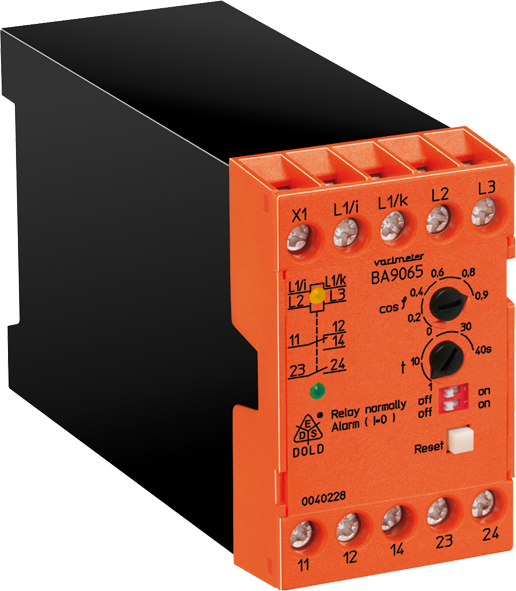

Underbelastningsmonitor (Cos-phi-vakt) BA 9065

Produktbeskrivning
Underbelastningsvakten BA 9065 mäter fasförskjutningen mellan spänning och ström. Fasvinkeln ändras med förändrad belastning. Denna mätmetod är lämplig för att övervaka asynkronmotorer vid underbelastning och utan belastning oberoende av motorstorlek. Förändringen av cos ϕ måste vara större än övervakarens hysteres. I vissa fall ändras inte cos ϕ särskilt mycket när belastningen på motorn ändras. Övervakar underbelastning och nollbelastning på ekorrhjulsmotorer, t.ex.

fläktövervakning (trasig rem)
filterövervakning (blockerat filter)
pumpövervakning (blockerad ventil, torrkörning)

Funktioner

Enligt IEC/EN 60255-1
Detektering av underbelastning (cos ϕ)
Strömområden upp till 10 A, för högre värden måste en CT användas
Justerbart svarsvärde

Programmerbara funktioner:
Larm när I = 0

Sutomatisk eller manuell återställning
Sluten eller öppen krets
Manuell återställning med fjärrkontroll
Justerbar fördröjning av drift
Oberoende av fassekvens
Även för 400 Hz-system
Som tillval för motorer med frekvensomformare (10 … 100 Hz) (se anmärkningar)
Bredd 45 mm

Technical specifications

Width:	45 mm
1- / 3-phase:	1, 3
Measuring range max.:	10 A
Operate delay:	Yes
Auxiliary voltage:	Without, AC
Output contacts:	1 C/O contact, 1 NO contact
Enclosure design:	Switch cabinet
Type:	BA 9065
